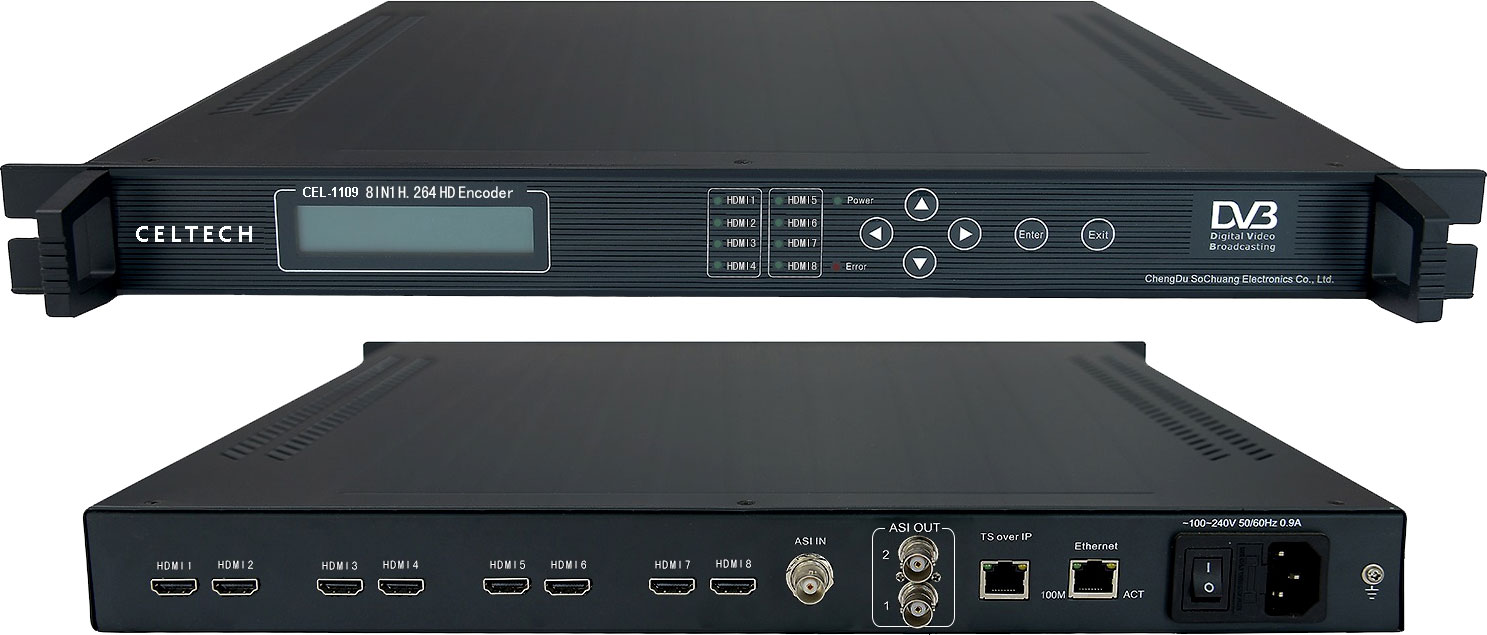

CEL-1109八路HDMI高清编码器



概述

胜天工CEL-1109 MPEG-4 AVC/H.264八路HDMI高清编码器支持8路HDMI高清信号输入和1路ASI输入,通过H.264视频和MPEG-1音频编码形成TS复用流或成8路独立的IP(8XSPTS),输出接口为ASI和IP(TS over UDP)。主要应用于数字电视前端直播系统的高清信号转播和IPTV直播系统的编码实现。

特点

·采用全硬件压缩,实时性强,性能稳定
·支持1080P/I,720P等多种格式
·音频重采样技术,支持所有采样率(32KHz、44.1KHz、48KHz等)的音频信号输入
·支持1路ASI输入复用
·支持音量调节
·SDT插入,节目名和提供商编辑
·支持中英文液晶显示,前面板按键操作和远程网管控制
·高可靠性设计,运行稳定

技术指标

 输入接口  HDMI  8路HDMI 1.3
   ASI  BNC接口,DVB标准
 输出接口  ASI  2路ASI输出(1路ASI映射),BNC接口,DVB标准
   IP  100mbps RJ45, TS over IP/UDP/MPTS/SPTS
 音频编码  采样频率  32KHz、44.1KHz、48KHz
   码率  64、128、192、256、384Kbps
   特性  MPEG-1第2层,CD质量,支持一路立体声或双声道
 分辨率  模式  1080×50/60p/i,720p,PAL/NTSC等多种格式
 常规特性  尺寸  482mm×410mm×44mm
   环境  0~45℃(工作);-20~80℃(储存)
   电源  100VAC-240VAC,50Hz,25W

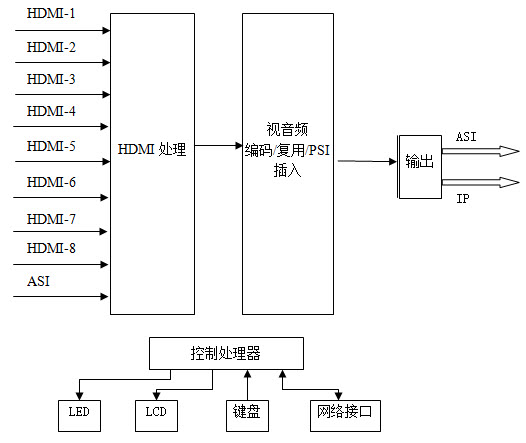

原理框图




网管截图

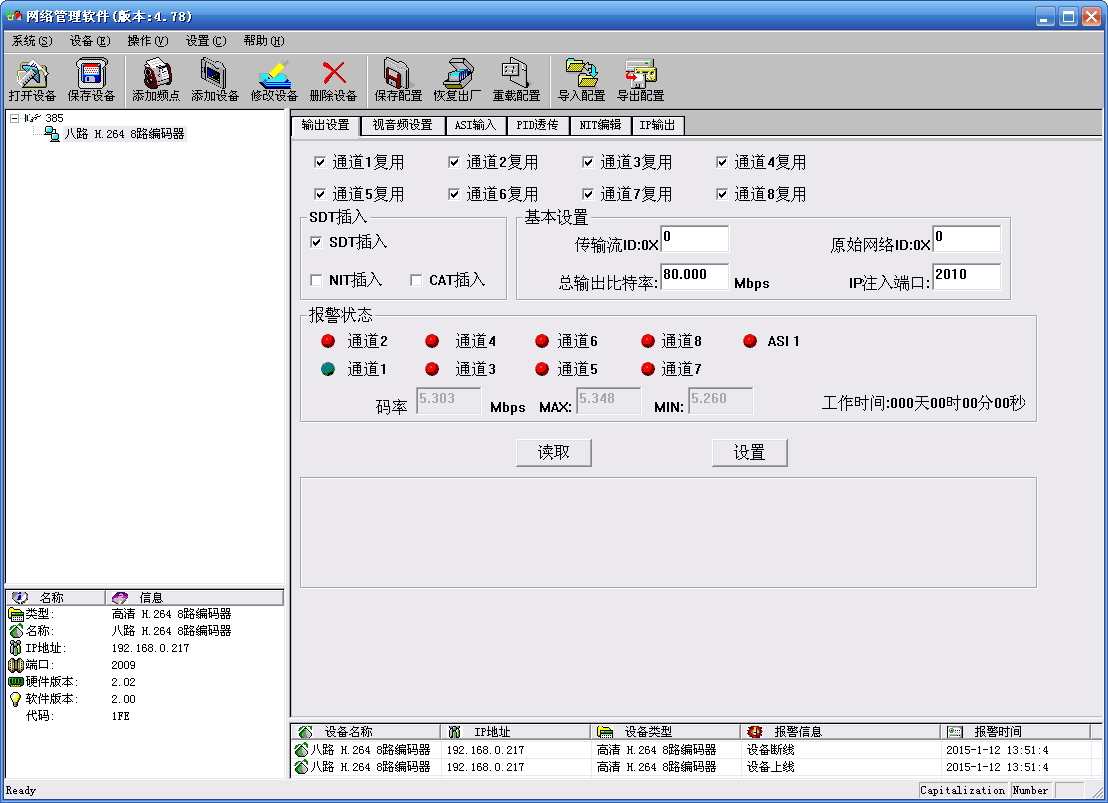

输出设置

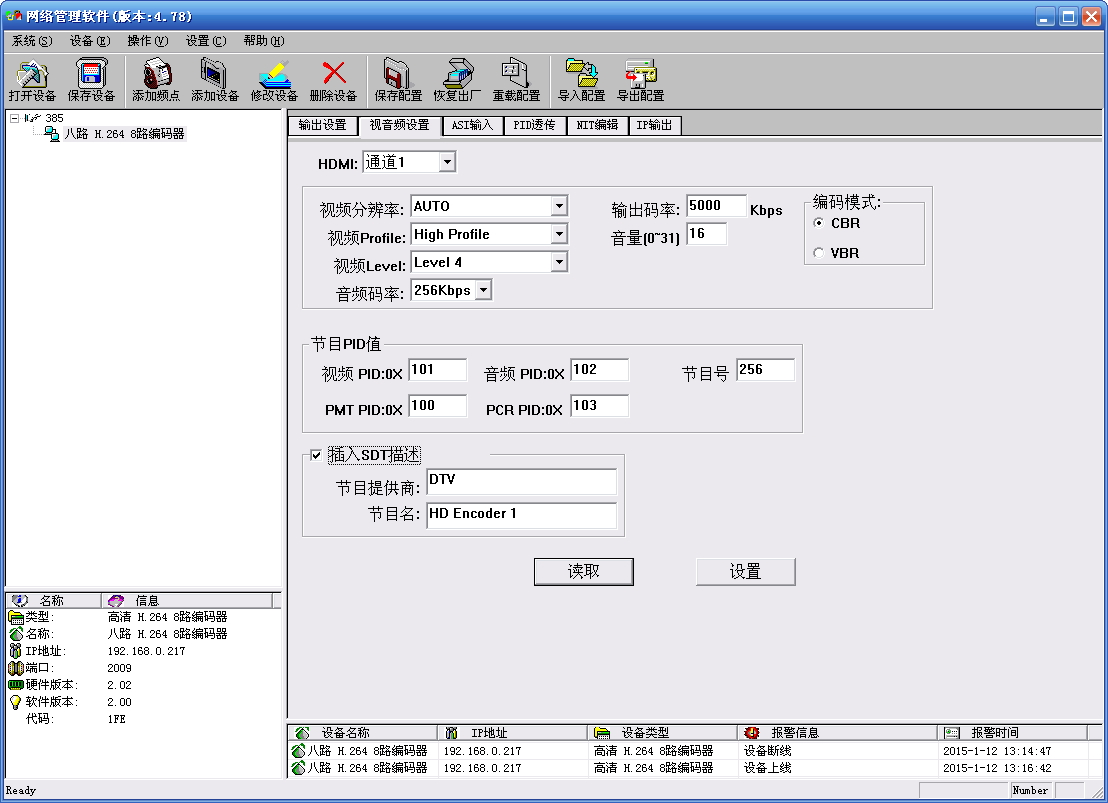

视音频设置

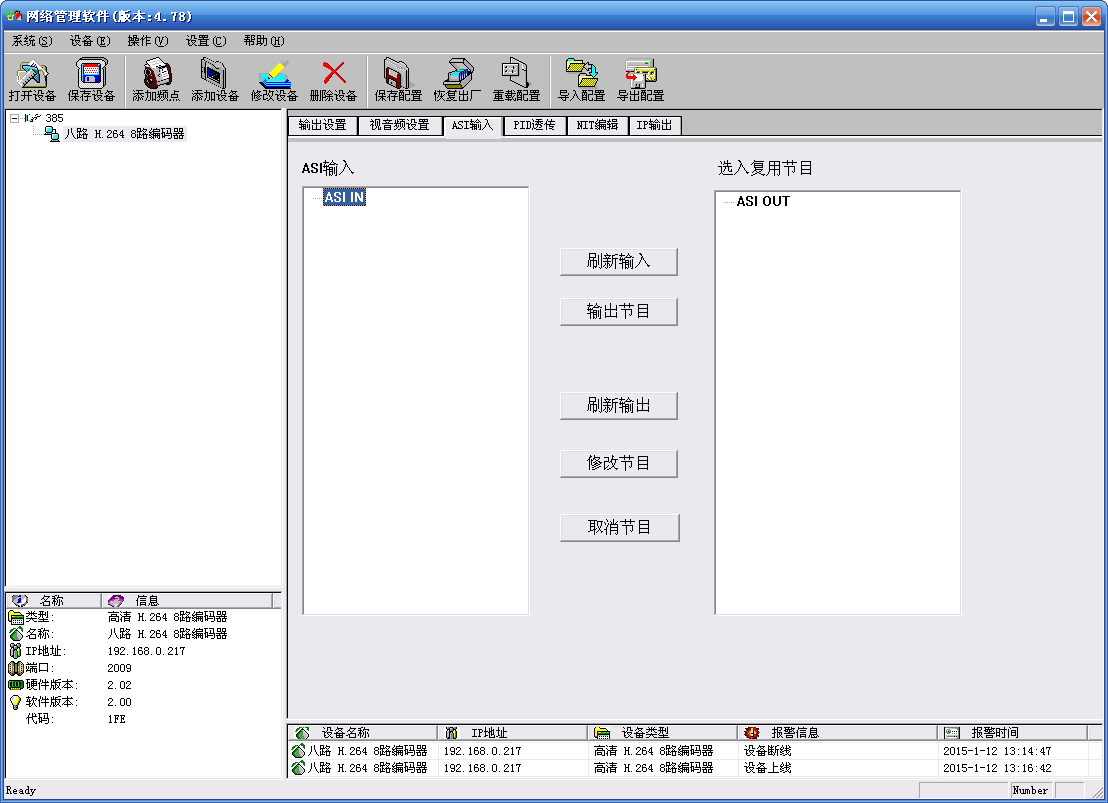

ASI输入设置

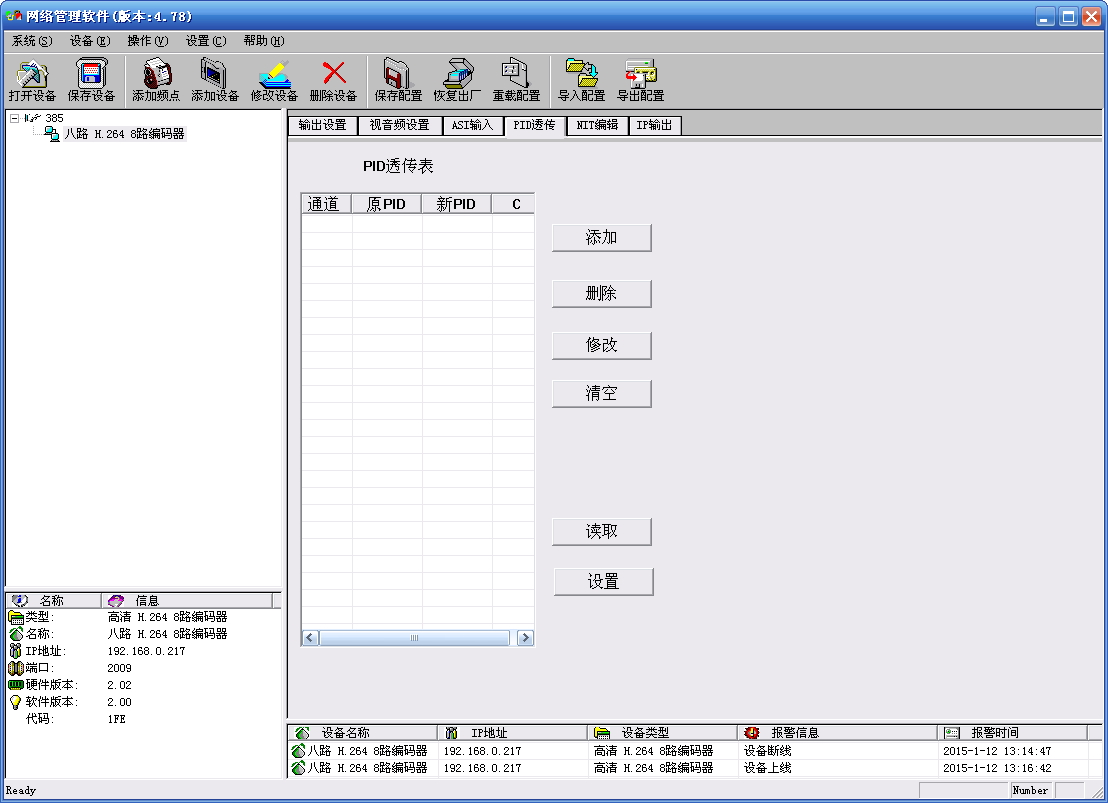

PID透传设置

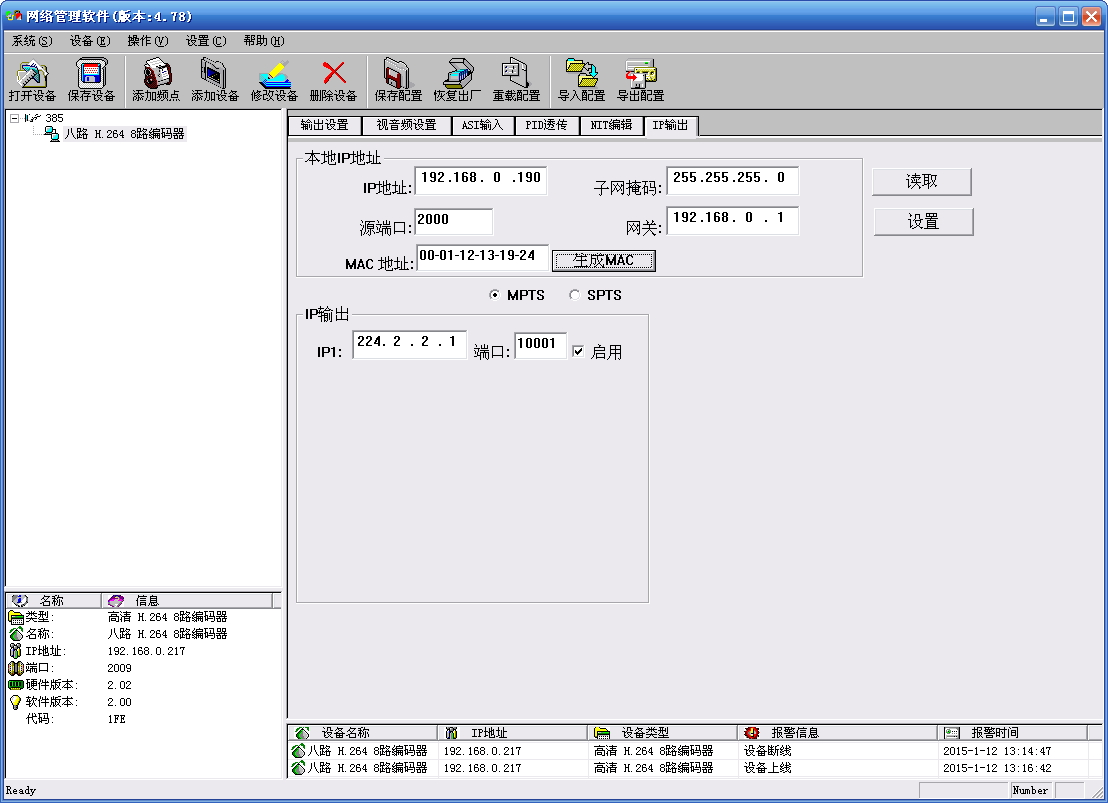

IP输出(MPTS)设置

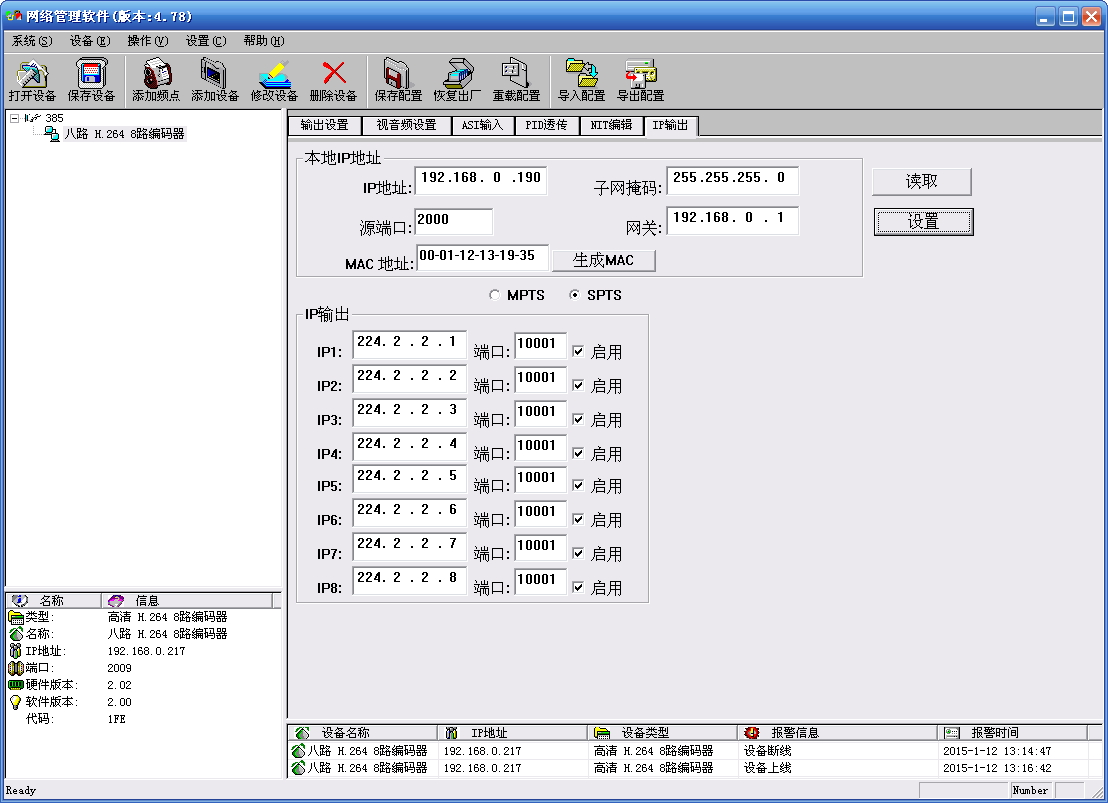

IP输出(SPTS)设置
