产品特点：
CEL-9101 高清多画面分割器产品是一款专业的视频处理与控制设备，它能够支持多路高清或标清视频输入CVBS、YPbPr/YCbCr、VGA、DVI、HDMI等多种信号，以全屏显示或者多窗口的模式通过一个DVI端口输出给显示设备。该产品有如下优点：
· 制式兼容，支持NTSC/PAL/SECAM制式。
· CVBS输入通道，每路输入均独立的3D梳状滤波器。
· 每路输入均是独立的降噪，独立的运动补偿，
· 支持高清视频输入，YPbPr/YCbCr/VGA/DVI/HDMI均支持1080P输入。
· 支持1080P高清视频输出，且输出分辨率可以调节。
高清多画面分割器产品适用于网络操作中心、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融中心、视频会议等。本系列画面分割器采用高速图像处理芯片，能够同时显示多个动态高清画面。本设备图像处理过程完全硬件化，操作非常简便，是一款性能强大的高端图像拼接处理设备。
技术规格：
|
项目 |
2.5U机箱 |
5U机箱 |
|
输入通道 |
|
输入信号格式 |
VGA，DVI/HDMI，CVBS，YPbPr |
|
输入通道数 |
最大4路 |
最大16路 |
|
输入视频格式 |
VGA |
1920x1080@60Hz，向下兼容 |
|
HDMI |
1920x1080@60Hz，向下兼容 |
|
DVI |
1920x1080@60Hz，向下兼容 |
|
CVBS |
PAL，NTSC，SECAM |
|
YPbPr |
1920x1080@60Hz，向下兼容 |
|
输出通道 |
|
输出信号格式 |
DVI-I |
|
输出路数 |
1路 |
|
单通道显示画面数 |
4画面 |
6画面、9画面、12画面、16画面 |
|
输出最大分辨率 |
1920x1080@60Hz |
|
控制软件 |
|
控制接口 |
RS-232 |
|
控制协议 |
串口协议9600波特率 |
|
控制软件 |
Quickview6 |
|
温度 |
0～70℃ |
|
湿度 |
10%～90% |
|
海拔 |
1000英尺（3048米）以下 |
|
其它参数 |
|
重量 |
5KG |
13KG |
|
尺寸 |
483.0×301.4×110.0mm |
483.0×301.4×221.4mm |
|
输入电压 |
AC100V～240V@50/60Hz |
|
最大功率 |
60W |
150W |

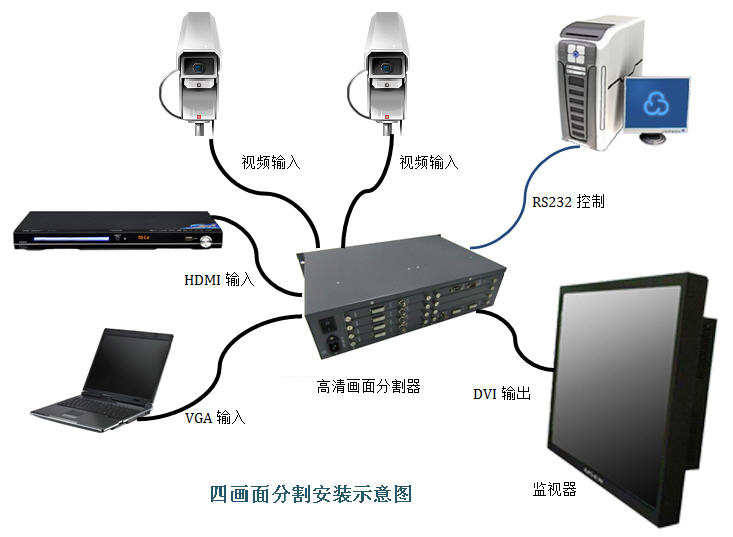

安装：
多画面分割器可视化操作软件：
QuickView6下载 |
|
|
