CEL-UD22高清4K四画面拼接器





一、4K与1080P的区别

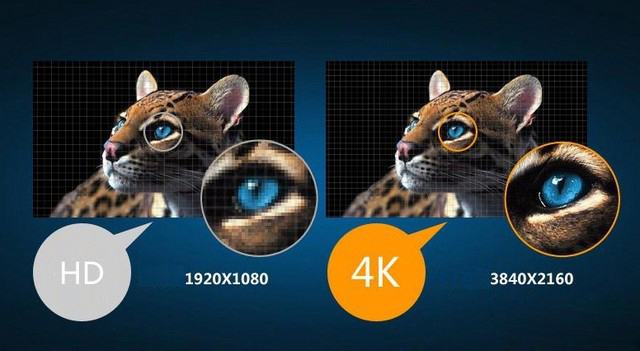

1、同样的尺寸更高的清晰度

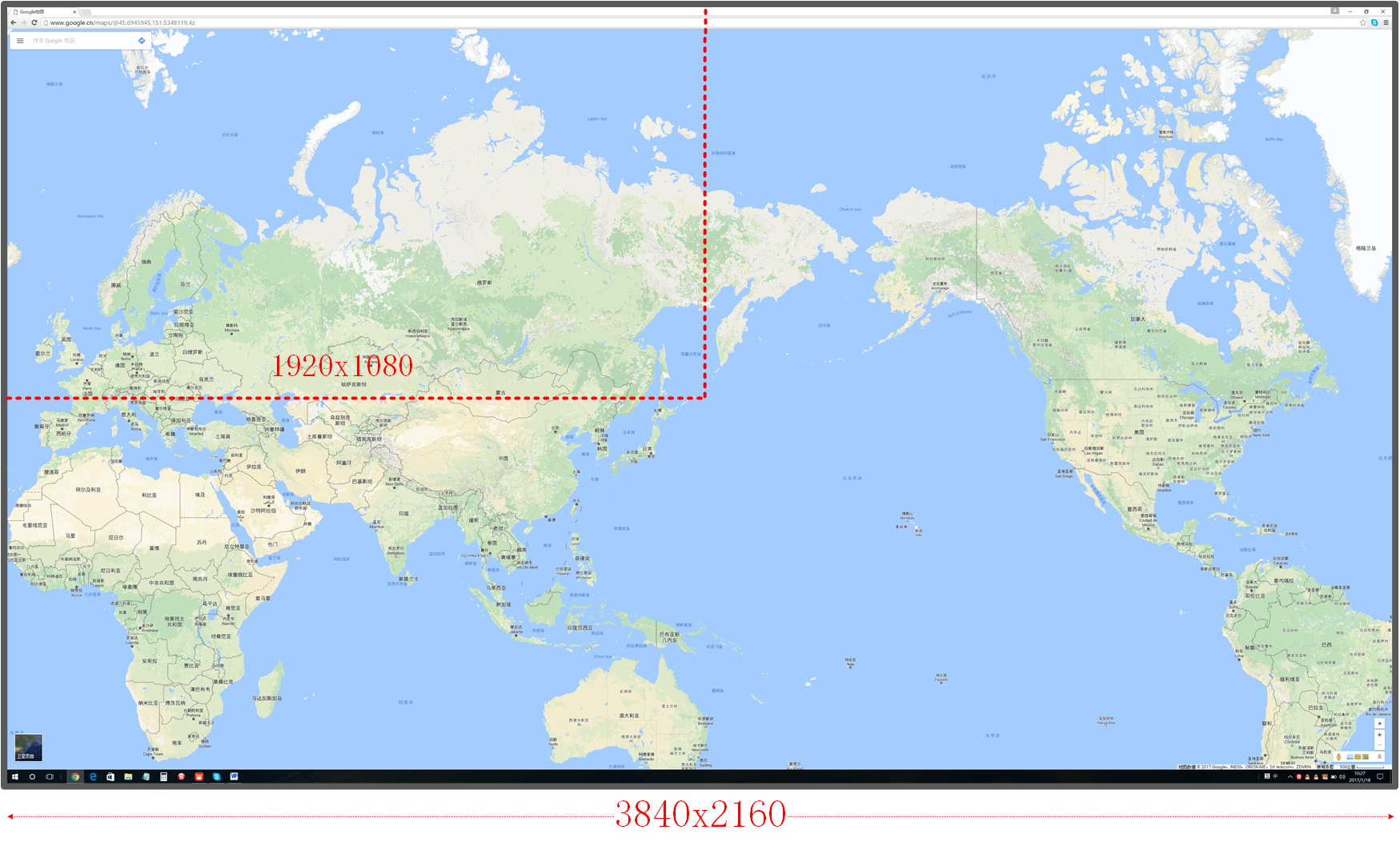

2、同样清晰度,4K呈现更宽的视野


二、产品简介

CEL-UD22是一款高性能的UHD超高清4K四画面拼接器,其主要功能是在2x2的拼接显示单元上显示一幅3840x2160@60HZ的超高清图像。产品采用先进的图像处理技术,输入信号最大可以支持HDMI2.0,即3840x2160@60HZ,即使在播放快速动画的时候也不会出现延时、丢帧现像。

产品以其优越的性能和高分辨显示特点,广泛应用于需要显示高清视频图像的展示厅,以及需要显示更多清晰丰富细节一些特定场所,比如军队作战地图、GPS定位系统、石油管理监控、卫星定位等各种需要同超大分辨率显示的工作环境。

支持定制2至12拼接。

三、主要功能

1、输入信号
﹡支持1路HDMI2.0、1路HDMI1.4同时兼容MHL信号、1路DP1.2信号输入。
﹡ HDMI2.0端口最高可以支持3840x2160@60HZ的分辨率和刷新率的HDMI信号输入;
﹡ HDMI1.4最高可以兼容3840x2160@30HZ的HDMI信号输入,同时通过普通转拼线也可以同时兼容MHL信号的输入;
﹡ 同时支持1路DP1.2信号输入,最高分辨率可达3840x2160@60HZ;

2、输出信号
支持4路HDMI 1.3信号输出,输出分辨率1920x1080@60HZ。

3、信号切换功能
支持1路HDMI2.0、1路HDMI1.4、1路DP信号输入。信号切换可以通过遥控器、机箱按键、或者通过输入信号自动识别功能。
当设备设定为自动识别信号并且输入端口没有连接输入信号时,把信号接入任何一个输入端口即可自动切换到该端口并且拼接屏显示该端口信号。

4、画面拼接功能
实现最基本的2x2四画面拼接功能,同时也可以设置成为1x2、1x3、1x4显示模式,如下图所示:

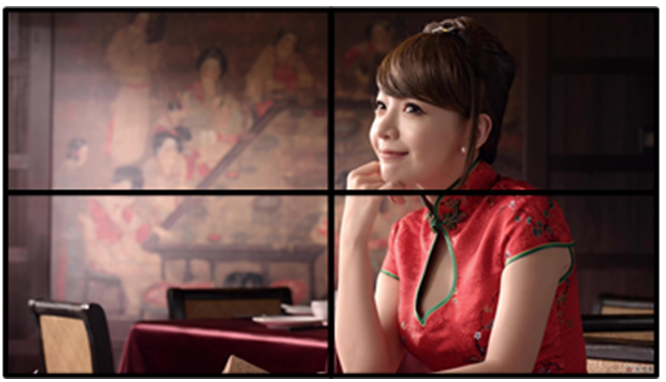

2x2 Model (3840x2160@60HZ)


1x2 Model (resolution 3840x1080@60HZ)

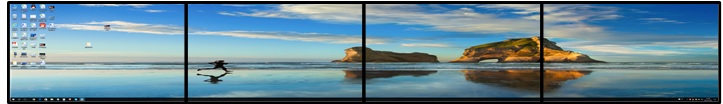

1X3 Model (resolution 5760x1080@30HZ)

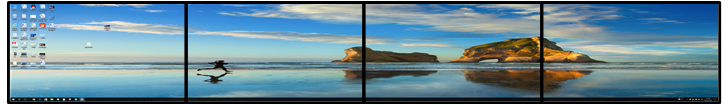

1x4 Model(resolution 5760x1080@30HZ)


5、图像旋转功能
与普通拼接产品相比,CEL-UD22具有针对组信号进行180度翻转功能。用户在使用普通液晶电视拼接时,对上一排液晶电视翻转180度,从而大幅度降低液晶拼接缝隙,减少图像因边缝过大引起的失真,如下图所示:

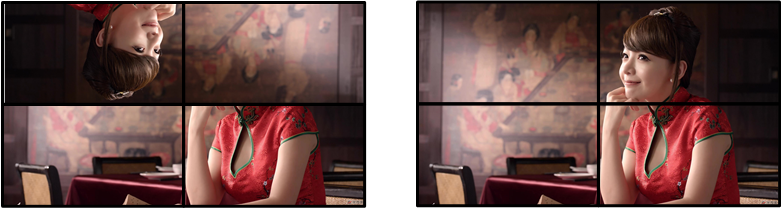

上排液晶屏倒装效果和图像旋转后效果

6、音频功能
6.1、输入信号HDMI、MHL、DP均支持音频输入功能;
6.2、输出HDMI与带音频功能输入的设备连接,可实现景音同步播放;
6.3、支持3.5mm的耳机接口左右声道立体声独立输出连接立体声音响;

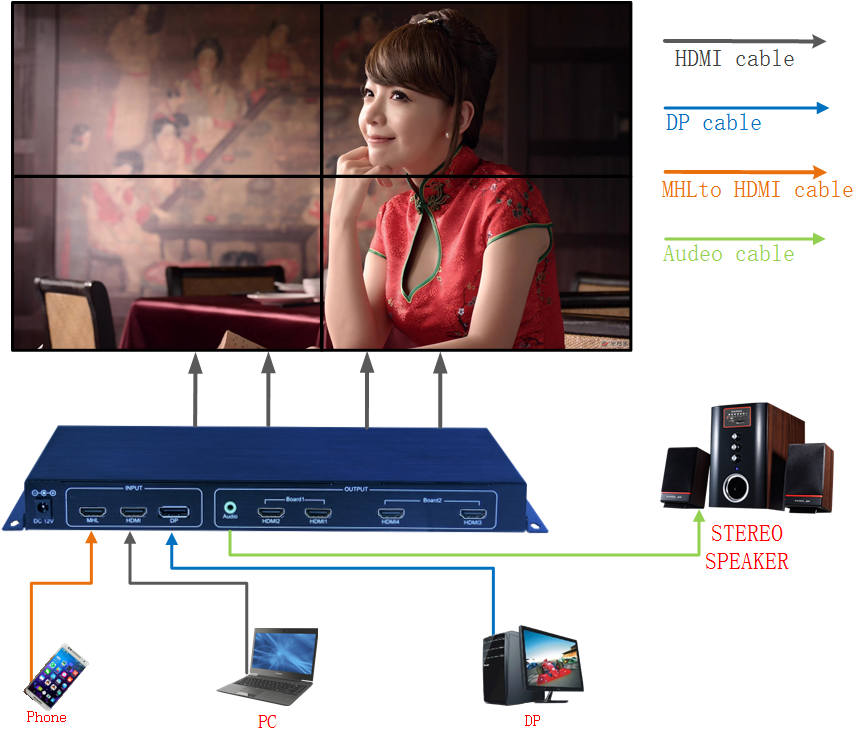

三、系统拓朴图

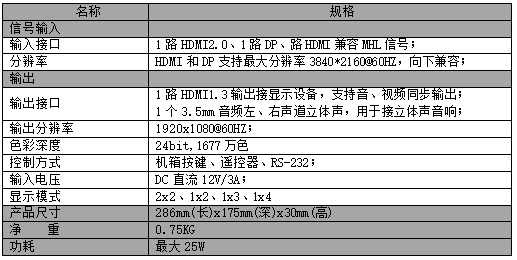

四、CEL-UD22超高清画面拼接器技术指标
