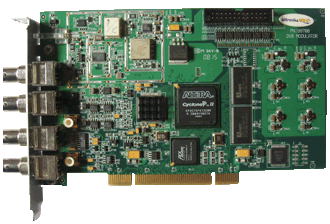

AT2780P/QT 多标准调制器



DVB-T/H/C ( QAM-A/B/C ) & ATSC 8-VSB 调制器
内置VHF & UHF 上变频器
IF & RF 输出
DVB-ASI 输入/输出
DVB-SPI 输入

产品基本特点：

◎COFDM, QAM 及 ATSC调制器，内置VHF及UHF上变频器；
◎PCI 2.2, 32 bit, 33/66MHz 3.3V.
◎DMA总线控制，Scatter /Gather 接口协议.
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1 and EN50083；
◎可以调制本地硬盘存放的码流文件；
◎支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件；
◎所有的调制进程都由硬件自带的处理器负责，对电脑的CPU没有任何负担，客户因而不需要支付昂贵的费用去购买高性能的电脑；
◎支持脉冲或者连续播放模式，支持188/204包长；
◎支持符号率范围：
 ·DVB-T/H ：4.98 MB/s 至 31.67 MB/s；
 ·DVB-C ：14 MB/s 至 65 MB/S
 ·ATSC : 10.76 MBaud  至 19.30 MBaud.
输入
◎DVB-ASI 输入；
◎DVB-SPI 输入；
输出
◎RF 输出；
◎IF 输出；
◎DVB-ASI 输出用以监控被调制的码流

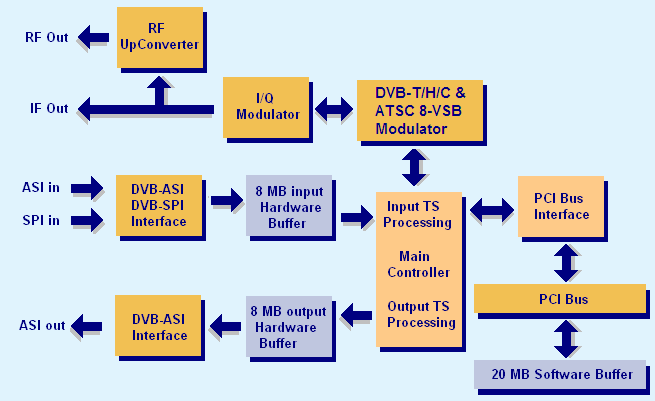

 产品框图:



产品主要应用:

◎DVB-T/H/C；ATSC；QAM-B/C接收产品的研发工具；
◎DVB Over IP网关；
◎测试或者确认用DVB-T/H/C；ATSC；QAM-B/C信号发生器
◎产品的演示、展示及产线信号源；
◎OEM用途。

规格参数:

基本规格：
◎内置缓存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF输出频率：35-37 MHz 或 69-71MHz 可调，步进1Hz；
◎RF接口：75 Ohms BNC；
◎RF输出频率范围：50MHz 至 1000MHz
◎RF输出电平@带宽：+2dBm 至 -35dBm，步进0.5 dBm；

DVB-T/H部分：
◎带宽：5MHz, 6MHz, 7MHz, 8MHz
◎COFDM 频谱：不分等级的2k、4k及8k载波；
◎依据标准：EN 300 744；
◎调制模式：QPSK, 16QAM及64QAM；
◎保护间隔：1/32, 1/16, 1/8 and 1/4；
◎FEC码率：1/2, 2/3, 3/4,5/6, 7/8；
◎频谱：反相及正相

DVB-C部分：
◎带宽： 6MHz, 8MHz
◎依据标准：EN 300 744 QAM调制部分
◎调制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM

ATSC 8-VSB部分
◎带宽： 6MHz
◎依据标准：A/53 8-VSB

DVB-ASI输入部分
◎DVB-ASI 输入接口： 75 Ohms BNC
◎DVB-ASI 输入信号电平：1.0Vp-p nominal.
◎DVB-ASI 输出时钟： 270 MHz
◎DVB-ASI 输入回波损耗：15dB
◎尺寸 WxL: 107mmx175mm.
