iMod-M
AT278USB

世界上最小的多标准调制器
DVB-T/H/C ( QAM-A/B/C ) & ATSC 8-VSB 调制器
内置VHF & UHF 上变频器
IF & RF  输出
DVB-ASI 输入

产品基本特点：

◎COFDM, QAM 及 ATSC调制器，内置VHF及UHF上变频器；
◎高速USB 2.0接口；
◎Windows 2000, XP驱动及SDK包；
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1和EN50083；
◎可以调制本地硬盘存放的码流文件；
◎支持实时调制外部以DVB-ASI格式输入的码流文件
◎所有的调制进程都由硬件自带的处理器负责，对电脑的CPU没有任何负担，客户因而不需要支付昂贵的费用购买去高性能的电脑。
◎支持符号率范围：
 ·DVB-T/H ：4.98 MB/s至31.67 MB/s；
 ·DVB-C ：14 MB/s to 65 MB/S
 ·ATSC : 10.76 MBaud 至 19.30 MBaud.
◎支持脉冲或者连续播放模式，支持188/204包长。
输入
◎DVB-ASI 输入.
输出
◎RF 输出.
◎IF 输出

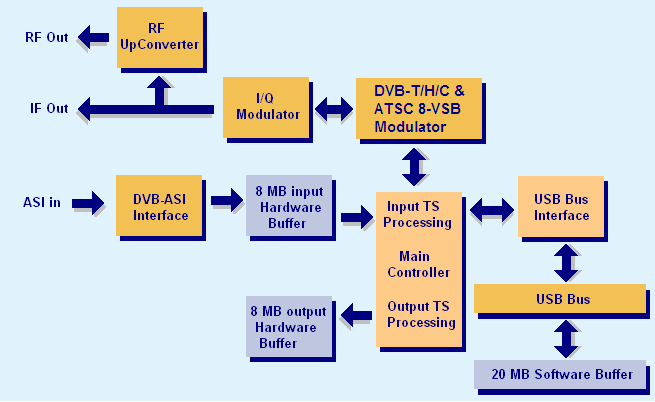

产品框图:



产品主要应用:

◎DVB-T/H/C；ATSC；QAM-B/C接收产品的研发工具；
◎DVB Over IP网关；
◎测试或者确认用DVB-T/H/C；ATSC；QAM-B/C信号发生器；
◎产品的演示、展示及产线信号源；
◎OEM用途。

规格参数:

基本规格：
 ◎内置缓存：16 Mbytes；
 ◎IF 接口：75 Ohms BNC；
 ◎IF 输出频率：35-37 MHz 或 69-71MHz 可调，步进1Hz；
 ◎RF接口：75 Ohms BNC；
 ◎RF输出频率范围：50MHz 至 1000MHz
 ◎RF 输出电平@带宽：-15dBm 至 -50dBm，步进0.5 dBm；

DVB-T/H部分：
 ◎带宽：5MHz, 6MHz, 7MHz, 8MHz
 ◎COFDM 频谱：不分等级的2k、4k及8k载波；
 ◎依据标准：EN 300 744；
 ◎调制模式：QPSK, 16QAM及64QAM；
 ◎保护间隔：1/32, 1/16, 1/8 and 1/4；
 ◎FEC码率：1/2, 2/3, 3/4,5/6, 7/8；
 ◎频谱：反相及正相

DVB-C部分：
 ◎带宽： 6MHz, 8MHz
 ◎依据标准：EN 300 744 QAM调制部分
 ◎调制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM

ATSC 8-VSB部分
 ◎带宽： 6MHz
 ◎依据标准：A/53 8-VSB

DVB-ASI输入部分
 ◎DVB-ASI 输入接口： 75 Ohms BNC
 ◎DVB-ASI 输入信号电平：1.0Vp-p nominal
 ◎DVB-ASI 输入时钟： 270 MHz
 ◎DVB-ASI 输出时钟： 270 MHz
 ◎DVB-ASI 输入回波损耗：15dB
