AT40XP/S



MPEG2 TS 播放与录制器
DVB-ASI 输入/输出

产品基本特点：

◎DVB-ASI  输入与输出板卡；
◎PCI 2.2, 32 bit, 33/66MHz 3.3V.
◎DMA总线控制，Scatter /Gather 接口协议；
◎Windows 2000 & XP 驱动及SDK 以及 Linux驱动；
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1 and EN50083；
◎支持脉冲或者连续播放模式，支持188/204包长；

输入
◎支持ASI环出
◎内置支持长达350M电缆的自动平衡装置
◎支持真实及反相ASI信号
◎载波及锁定检测
◎同步、错误及违规编码检测
◎硬件支持PID过滤
◎硬件支持PCR时间戳

输出
◎输出比特率可选
◎2路DVB-ASI输出+内置SMB输出
◎支持输出真实及反相信号
◎支持脉冲模式及原始数据模式
◎硬件支持空包插入
◎PCR、连续性计时器修正
◎包时间与日期的修正
◎插入错误包.
◎硬件产生空包及计时器包

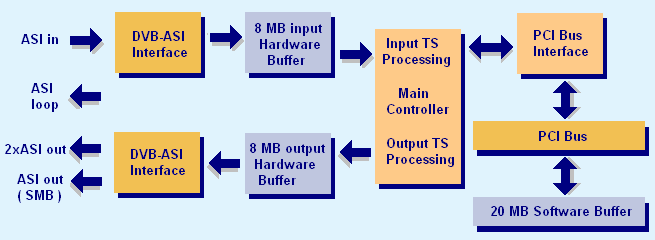

产品框图：



产品主要应用：

◎开发工具
◎DVB to IP 网关；
◎1 至 4 路信号倍增器
◎通用的MPEG2码流播放、录制及处理
◎视频伺服器
◎码流信号发生器
◎高速连续信号传输器
◎基于软件的MPEG2编码器及解码器

规格参数：

◎内置缓存: 16 Mbytes
◎ASI外输出接口: 75 Ohms BNC.
◎内置DVB-ASI 输出接口: 75 Ohms SMB.
◎输入回波损耗: >15 dB.
◎输入信号电平: 800 mV +/- 10%
◎输出信号电平: 1.0Vp-p nominal.
◎DVB-ASI 输入/输出比特率: 0 to 214 Mbit/s.
◎比特率稳定性：
 ·标准: +/- 25ppm.
 ·最大： +/- 1ppm.
◎DVB-ASI 输出时钟: 270 MHz.
◎尺寸WxL: 107mmx175mm.
