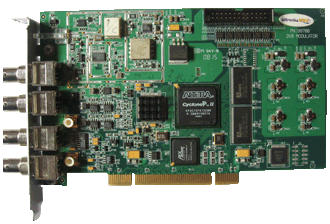

AT2700P/Q

QAM-A/B/C 调制器
内置VHF/UHF上变频器
IF & RF 输出
DVB-ASI 输入/输出
DVB-SPI 输入

产品基本特点：

◎QAM-A/B/C 调制器，内置VHF/UHF上变频器；
◎PCI 2.2, 32 bit, 33/66MHz 3.3V.
◎DMA总线控制，Scatter /Gather 接口协议；
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1 and EN50083；
◎可以调制本地硬盘存放的码流文件；
◎支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件；
◎所有的调制进程都由硬件自带的处理器负责，对电脑的CPU没有任何负担，客户因而不需要支付昂贵的费用去购买高性能的电脑；
◎支持符号率范围：4.98 MB/s至31.67 MB/s；
◎支持脉冲或者连续播放模式，支持188/204包长；
输入
◎DVB-ASI 输入；
◎DVB-SPI 输入；
输出
◎RF 输出；
◎IF 输出；
◎DVB-ASI 输出用以监控被调制的码流。

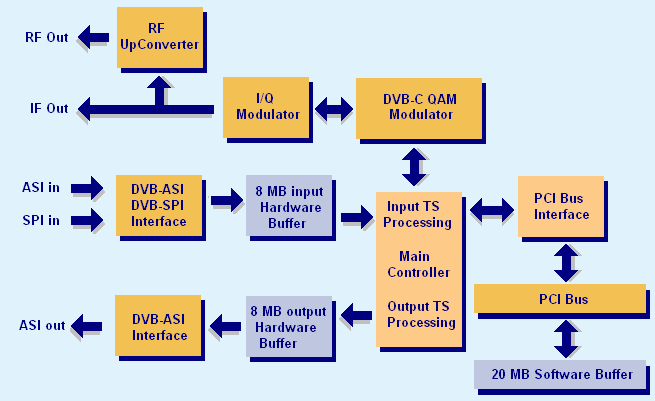

产品框图：



产品主要应用：

◎QAM-A/B/C接收产品的研发工具；
◎DVB Over IP网关；
◎DVB码流信号发生器；
◎产品的演示、展示及产线信号源；
◎OEM用途。

规格参数：

◎内置缓存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF输出频率：35-37 MHz 或 69-71MHz 可调，步进1Hz；
◎RF接口：75 Ohms BNC；
◎RF输出频率范围：50MHz to 1000MHz
◎RF输出电平@带宽：+2dBm至 -35dBm，步进0.5 dBm；
◎带宽：6MHz, 8MHz
◎依据标准：EN 300 744 QAM调制部分；
◎调制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM；
◎频谱：反相及正相；
◎DVB-ASI 输入/输出接口： 75 Ohms BNC；
◎DVB-ASI 输入信号电平：1.0Vp-p nominal；
◎DVB-ASI 输出时钟： 270 MHz；
◎DVB-ASI 输入回波损耗：15dB；
◎DVB-ASI 输出比特率：0至符合相关规格的最大值；
◎DVB-SPI 接口：25-pin sub-D；
◎DVB-SPI 输入电平: LVDS；
◎DVB-SPI 输入比特率：0至符合相关规格的最大值；
◎尺寸 WxL: 107mmx175mm.
