ASI→SPI 协议转换器
Celtech DVB ASI→SPI 协议转换器(DVB ASI to SPI Converter)

Celtech DVB ASI→SPI协议转换器提供ASI传输接口到SPI传输接口的传输协议转换,是数字电视前端必备的辅助设备。

其主要性能包括:
·输入/输出码率在0~216Mbps之间自适应。
·自适应ASI突发模式和非突发模式。
·自适应188和204的传输流包长。
·内置ASI输入均衡器,保证长距离传输时的信号完整性和低误码率。
·5V单电源供电。

性能参数:

 供电电压(V

 5V ± 10%

 输入码率(Mbps

 0 ~ 216

 输入传输包长

 188 / 204

 输入差分电平(mV

 200 ~ 880

 输入阻抗(Ω)

 75

 输入串行数据率

 270 Mbaud ± 50 ppm

 输出码率(Mbps

 0 ~ 216

 输出传输包长

 188 / 204

 输出差分电平(mV

 350 ± 100

 输出共模电平(V

 1.25 ± 10%

 输出阻抗(Ω)

 100


Celtech DVB ASI to SPI Converter or Adaptor

Celtech DVB ASI->SPI Adaptor can convert the MPEG TS  from DVB ASI serial interface to SPI parallel interface, which is the necessary accessorial equipment of the DTV system.

MAIN FEATURES

Input/output between 0-216Mbps, adapted automatically
100m ASI supported
MPEG-2 TS supported
SPI adopt LVDS level output
5V single power supply
Low power loss
Portable

SPECIFICATION

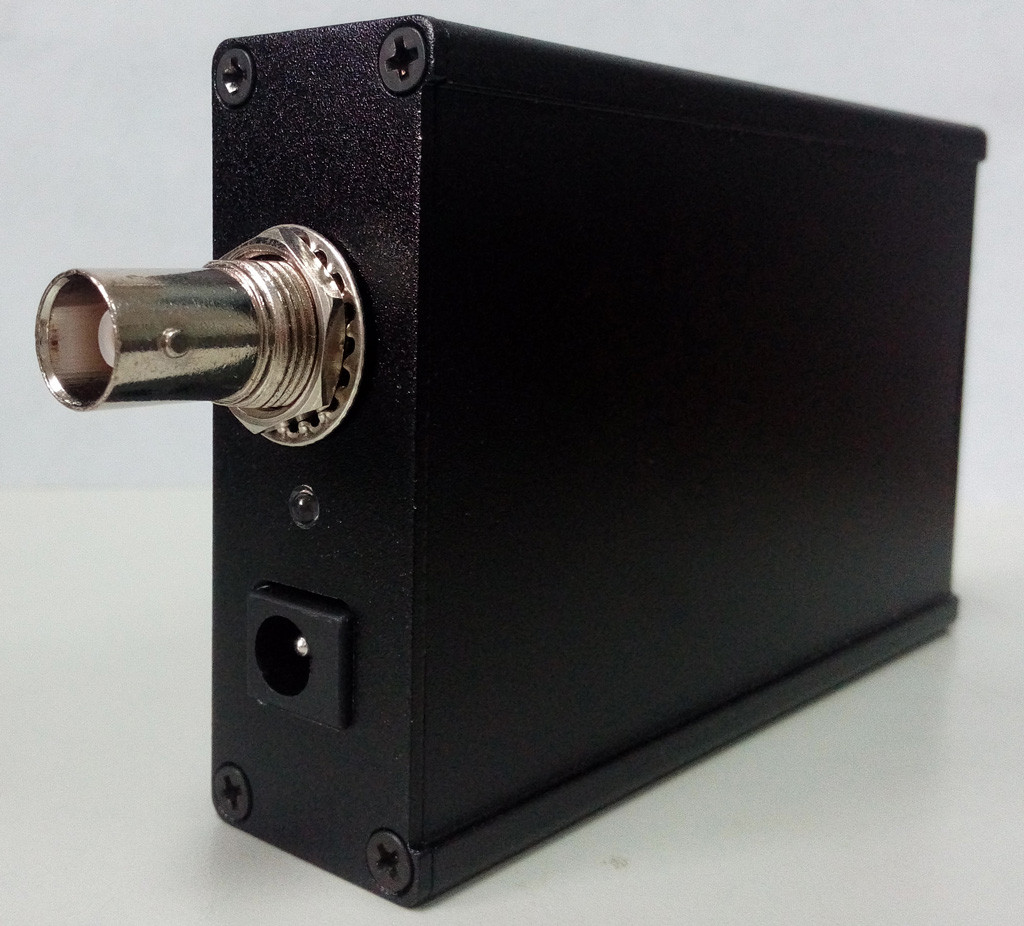

ASI connector
1 DVB-ASI
Comply to the EN50083-9
188/204 bytes packet adapted automatically
Max. Rate  216Mbps
Level   800mVp-p
Return loss   7dB
Connector  BNC, 75ohm

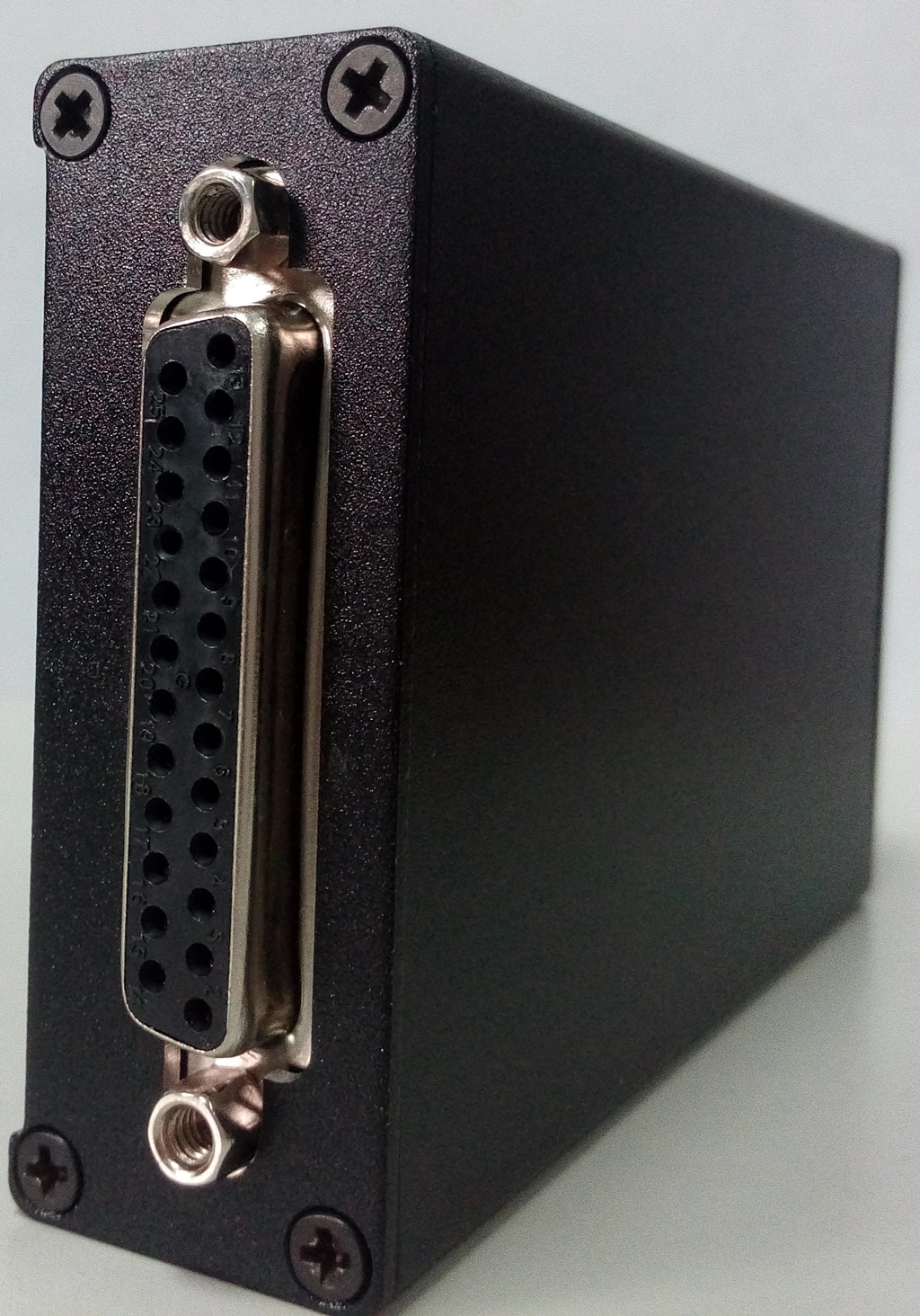

SPI connector
1 DVB SPI(LVDS)
Connector  DB-25 FEMALE
Max. Rate  108Mbps

Power
Voltage   5V, 500mA
Consumption  Max. 2W

Mechanical Parameter
Operational temperature 0-45  BR>Storage temperature -20-70  BR>Humidity  10%-95%
Dimension  135mm(W)*84(L)mm*28mm(H)
Weight   0.25kg
