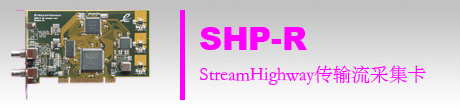

StreamHighway PCI传输流采集卡
SHP-R传输流采集卡是符合MPEG-II/DVB标准的PCI 32位/66MHz板卡，提供完善的API接口函数，是数字电视设备理想的硬件开发平台。SHP-R码流采集卡主要用于将各种数字电视设备输出的传输流数据采集到计算机的硬盘上，可用作数字电视码流采集器。
特点
·符合PCI V2.2规范，兼容33MHz/66MHz，3.3V/5V应用环境
·输入接口为ASI异步串行口，具有有源环出ASI信号接口
·最高输入码率可达216Mb/s
·内置输入均衡器，保证长距离传输300m（Beldon 8281）
·具有16M字节的板载高速缓存
·支持MPEG-II、DVB、ATSC传输流（188或204字节）的采集
·提供完备的API接口，客户可以进行二次开发
支持操作系统
·Microsoft Windows 98/ME、NT4.0、2000、XP、Server2003、Linux
支持开发平台
·Microsoft Platform SDK、Microsoft Visual C++、Borland Delphi、Borland C++ Builder、GNU GCC（Linux）
应用范围
·Streamhighway 传输流录播平台
·数字电视生产测试设备信号源
·数据广播服务器
·视频服务器
·DVB网关
·编解码器
·复用器
·数字电视信号源
·EPG服务器
·非线性编辑设备
·码流分析设备
·码流监测设备
·码流采集或录制设备
·节目插播设备
·其它DVB设备
性能参数
|
PCI兼容性 |
PCI 32位 / 33 MHz / 5V
PCI 32位 / 33 MHz / 3.3V
PCI 32位 / 66 MHz / 3.3V
（支持64位的PCI/PCI-X） |
|
板载高速缓存（MByte） |
16 |
|
单机最大插卡数量 |
100 |
|
输入码率（Mbps） |
0 ～ 216 |
|
输入传输包长 |
188 / 204 |
|
输入码率测量分辨（bps） |
8 |
|
输入差分电平（mV） |
200 ~ 880 |
|
输入阻抗（Ω） |
75 |
|
输入串行数据率 |
270 Mbaud ± 100 ppm |
|
|
|
