PCI传输流收发卡

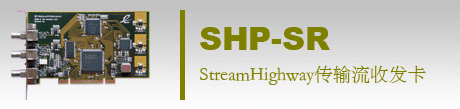

StreamHighway PCI传输流收发卡

SHP-SR传输流收发卡是符合MPEG-II/DVB标准的PCI 32位/66MHz板卡,具备完善的API接口函数,是数字电视设备理想的硬件开发平台。SHP-SR码流收发卡支持同时发送和采集各种数字电视设备的传输流数据,可以用作数字电视码流发生器和采集器。

特点

·符合PCI V2.2规范,兼容33MHz/66MHz,3.3V/5V应用环境
·输出和输入接口为ASI异步串行口,具有独特的ASI环路输入输出
·最高输出码率可达216Mb/s
·最高输入码率可达216Mb/s
·具有16M字节的板载高速缓存
·支持MPEG-II、DVB、ATSC传输流(188或204字节)的发送和采集
·提供完备的API接口,客户可以进行二次开发

支持操作系统

·Microsoft Windows 98/ME、NT4.0、2000、XP、Server2003、Linux

支持开发平台

·Microsoft Platform SDK、Microsoft Visual C++、Borland Delphi、Borland C++ Builder、GNU GCC(Linux)

应用范围

·Streamhighway 传输流录播平台
·数字电视生产测试设备信号源
·数据广播服务器
·视频服务器
·DVB网关
·编解码器
·复用器
·数字电视信号源
·EPG服务器
·非线性编辑设备
·码流分析设备
·码流监测设备
·码流采集或录制设备
·节目插播设备
·其它DVB设备

性能参数

PCI兼容性

 PCI 32位 / 33 MHz / 5V
 PCI 32位 / 33 MHz / 3.3V
 PCI 32位 / 66 MHz / 3.3V
(支持64位的PCI/PCI-X)

 板载高速缓存(MByte

 16

 单机最大插卡数量

 100

 输出码率(Mbps

 0 ~ 216

 输出传输包长

 188 / 204

 输出码率分辨率(bps)

 8

 输出差分电平(mV

 800 ± 10%

 输出阻抗(Ω)

 75

 输出确定抖动

 < 10%

 输出随机抖动

 < 8%

 输出最大上升/下降时间(ns

 < 1.2

 输出串行数据率

 270 Mbaud ± 50 ppm

 输入码率(Mbps)

 0 ~ 216

 输入传输包长

 188 / 204

 输入码率测量分辨率(bps

 8

 输入差分电平(mV

 200 ~ 880

 输入阻抗(Ω

 75

 输入串行数据率

 270 Mbaud ± 100 ppm
