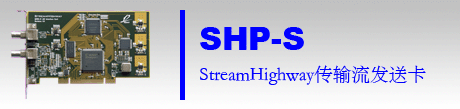

StreamHighway PCI传输流发送卡
SHP-S传输流发送卡是符合MPEG-II/DVB标准的PCI 32位/66MHz板卡，提供完备的API接口函数，是数字电视设备理想的硬件开发平台。SHP-S码流发送卡主要用于将存储在计算机硬盘中的传输流数据以指定的码率进行发送，可以用作数字电视码流发生器。
特点
·符合PCI V2.2规范，兼容33MHz/66MHz，3.3V/5V应用环境
·输出接口为ASI异步串行口，具备两个ASI输出口
·提供双ASI端口输出
·最高输出码率可达216Mb/s
·输出码率可以以8 bps的步长精确可调
·具有16M字节的板载高速缓存
·支持MPEG-II、DVB、ATSC传输流（188或204字节）的发送
·提供完备的API接口，客户可以进行二次开发
支持操作系统
·Microsoft Windows 98/ME、NT4.0、2000、XP、Server2003、Linux
支持开发平台
·Microsoft Platform SDK、Microsoft Visual C++、Borland Delphi、Borland C++ Builder、GNU GCC（Linux）
应用范围
·Streamhighway 传输流录播平台
·数字电视生产测试设备信号源
·数据广播服务器
·视频服务器
·DVB网关
·编解码器
·复用器
·数字电视信号源
·EPG服务器
·非线性编辑设备
·码流分析设备
·码流监测设备
·码流采集或录制设备
·节目插播设备
·其它DVB设备
性能参数
|
PCI兼容性 |
PCI 32位 / 33 MHz / 5V
PCI 32位 / 33 MHz / 3.3V
PCI 32位 / 66 MHz / 3.3V
（支持64位的PCI/PCI-X） |
|
板载高速缓存（MByte） |
16 |
|
单机最大插卡数量 |
100 |
|
输出码率（Mbps） |
0 ～ 216 |
|
输出传输包长 |
188 / 204 |
|
输出码率分辨率（bps） |
8 |
|
输出差分电平（mV） |
800 ± 10% |
|
输出阻抗（Ω） |
75 |
|
输出确定抖动 |
< 10% |
|
输出随机抖动 |
< 8% |
|
输出最大上升/下降时间（ns） |
< 1.2 |
|
输出串行数据率 |
270 Mbaud ± 50 ppm | |
|
|
