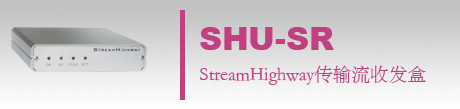

StreamHighway 传输流收发盒
SHU-SR传输流收发盒是符合MPEG-II/DVB标准的USB 2.0收发盒，具备完善的API接口函数，是数字电视设备理想的硬件开发平台。SHU-SR传输流收发盒适合运营商到各网络节点采集故障样本码流，适合设备生产商到世界各地采集当地测试样本码流及演示系统。码流收发盒是运营商、集成商、设备商理想的可移动码流播发录制专业设备。
特点
·符合USB 2.0规范
·输出和输入接口为ASI异步串行口，具有独特的ASI环路输入输出
·输出ASI接口支持包方式和字节方式
·最高输出码率可达216Mb/s
·最高输入码率可达216Mb/s
·具有16M字节的板载高速缓存
·支持MPEG-II、DVB、ATSC传输流（188或204字节）的发送和采集
·支持接收TS包时间标签，精确记录每个TS包到达的时间
·支持8192个PID过滤
·提供完备的API接口，客户可以进行二次开发
支持操作系统
·Microsoft Windows 98/ME、2000、XP、Server2003
支持开发平台
·Microsoft Platform SDK、Microsoft Visual C++、Borland Delphi、Borland C++ Builder
应用范围
·Streamhighway 传输流录播平台
·数字电视生产测试设备信号源
·DVB网关
·数字电视信号源
·非线性编辑设备
·码流分析设备
·码流监测设备
·码流采集或录制设备
·节目插播设备
·其它DVB设备
性能参数
|
USB兼容性 |
USB 2.0
USB 1.1 |
|
高速缓存（MByte） |
16 |
|
单机最大设备数量 |
100 |
|
输出码率（Mbps） |
0 ～ 216 |
|
输出传输包长 |
188 / 204 |
|
输出码率分辨率（bps） |
8 |
|
输出差分电平（mV） |
800 ± 10% |
|
输出阻抗（Ω） |
75 |
|
输出确定抖动 |
< 10% |
|
输出随机抖动 |
< 8% |
|
输出最大上升/下降时间（ns） |
< 1.2 |
|
输出串行数据率 |
270 Mbaud ± 50 ppm |
|
输入码率（Mbps） |
0 ～ 216 |
|
输入传输包长 |
188 / 204 |
|
输入码率测量分辨率（bps） |
8 |
|
输入差分电平（mV） |
200 ~ 880 |
|
输入阻抗（Ω） |
75 |
|
输入串行数据率 |
270 Mbaud ± 100 ppm |
|
最大PID过滤数量 |
8192 | |
|
|
